Únikové schodisko vľavo dole

Únikové schodisko vľavo dole: jasné a spoľahlivé označenie únikovej cesty

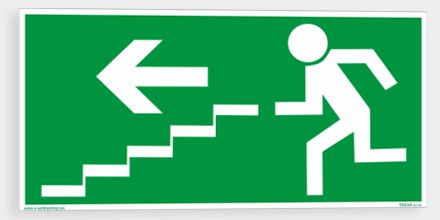

Bezpečnostná tabuľka alebo samolepka „Únikové schodisko vľavo dole“ vyznačuje pokračovanie únikovej cesty po schodisku vľavo dole. Zrozumiteľná zelenobiela grafika uľahčuje orientáciu zamestnancov, návštevníkov aj zasahujúcich osôb v bežnej prevádzke a pri evakuácii.

Kde a ako sa značka používa?

Umiestnite ju pred schodisko alebo do miesta zmeny smeru tak, aby bolo jednoznačné, že únik pokračuje vľavo dole. Správne zvolená značka musí byť viditeľná z rozhodujúcich prístupových smerov, nadväzovať na predchádzajúci orientačný bod a viesť iba k bezpečne použiteľnému východu.

Zaradenie a význam motívu

Tento tradičný slovný alebo kombinovaný motív nemá samostatné registračné číslo v aktuálnej STN EN ISO 7010. Pri novej alebo menenej inštalácii preto vždy overte jeho použitie v riešení protipožiarnej bezpečnosti stavby a zachovajte jednoznačnú nadväznosť na ostatné únikové značky.

Slovenské predpisy pre označovanie únikových ciest

Výber, počet a umiestnenie tabuliek musí vychádzať z riešenia protipožiarnej bezpečnosti stavby a najmä z týchto slovenských predpisov a technických noriem:

• nariadenie vlády SR č. 387/2006 Z. z. – bezpečnostné a zdravotné označenie pri práci; príloha č. 1 a príloha č. 2 upravujú trvalé značky, ich viditeľnosť, umiestnenie a vzhľad,
• nariadenie vlády SR č. 391/2006 Z. z. – minimálne bezpečnostné a zdravotné požiadavky na pracovisko vrátane únikových ciest a východov,
• zákon č. 314/2001 Z. z. o ochrane pred požiarmi – povinnosti pri označení a udržiavaní voľných únikových východov a únikových ciest,
• vyhláška MV SR č. 94/2004 Z. z., najmä § 73 a § 74 – osvetlenie a označenie únikových ciest,
• STN EN ISO 7010 – registrované bezpečnostné značky; nie každý textový alebo kombinovaný motív má vlastné registračné číslo,
• STN ISO 3864-1 a STN ISO 3864-4 – zásady návrhu, bezpečnostné farby a fotometrické vlastnosti materiálov značiek,
• ISO 17398:2024 – klasifikácia, vlastnosti a trvanlivosť bezpečnostných značiek.

Staršia norma STN 01 8013 – Požiarne tabuľky, na ktorú nadväzujú niektoré tradičné motívy, bola v roku 2018 zrušená bez náhrady. Pri nových projektoch je preto rozhodujúci súlad s aktuálnymi predpismi, platnými normami a projektom.

Kedy zvoliť fotoluminiscenčné značenie?

Ak pri výpadku energie nezaisťuje viditeľnosť únikových značiek núdzové osvetlenie ani iný záložne napájaný systém a projekt nevyžaduje zariadenie s vlastným zdrojom svetla, zvoľte fotoluminiscenčné vyhotovenie. Nariadenie vlády SR č. 387/2006 Z. z. vyžaduje pri nedostatočnom dennom osvetlení použitie fosforeskujúcich farieb, reflexných materiálov alebo umelého osvetlenia. Zariadenie závislé od energie musí byť pri výpadku napojené na automatický núdzový zdroj, ak sa prerušením dodávky energie nevylúčilo ohrozenie.

Vyhláška MV SR č. 94/2004 Z. z. v § 74 pri niektorých únikových cestách vyžaduje zariadenie s vlastným zdrojom svetla. Jeho nahradenie značkami so svetielkujúcimi farbami pripúšťa len v prípadoch uvedených v § 74 ods. 3. Fotoluminiscenčné značenie preto nenahrádza núdzové osvetlenie ani svetelné zariadenie tam, kde ich vyžaduje projekt alebo predpis.

Fotoluminiscenčné tabuľky odporúčame aj v objektoch vybavených núdzovým osvetlením. Fungujú bez elektriny a vytvárajú ďalší nezávislý orientačný prvok pri poruche, obmedzenom osvetlení alebo vypnutí hlavného zdroja.

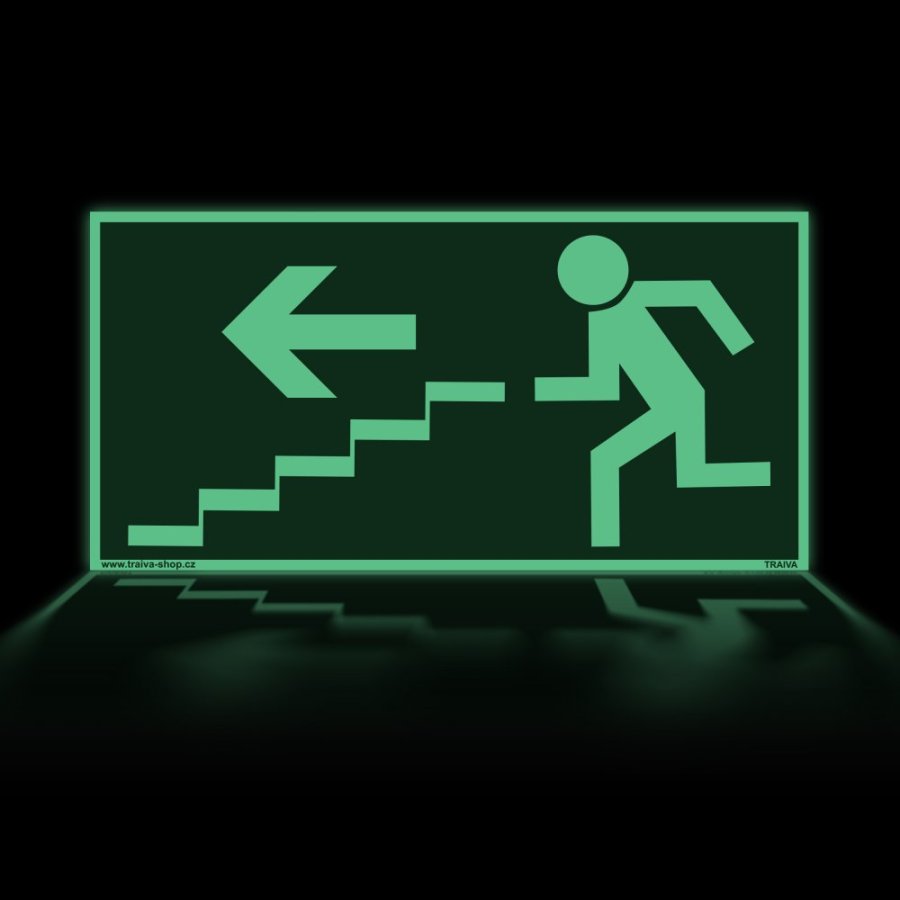

GlowStar: vysoká svietivosť bez elektrického pripojenia

Fotoluminiscenčné vyhotovenie prijíma energiu z denného alebo umelého svetla. Po približne 3 minútach nasvietenia intenzívne svieti a môže zostať viditeľné až 12 hodín. Nepotrebuje batérie, kabeláž ani elektrické pripojenie.

Materiál GlowStar dosahuje bezprostredne po nasvietení svietivosť až 1 200 mcd/m². Po 10 minútach má štandardné vyhotovenie hodnotu 180 mcd/m², teda 4,5-násobok referenčnej hodnoty 40 mcd/m². Svietivosť, vyhotovenie a trvanlivosť sa posudzujú podľa ISO 17398:2024; skúšky svietivosti vykonal Elektrotechnický skúšobný ústav, s. p.

Certifikáty s výsledkami skúšok svietivosti a nehorľavosti aj technické údaje o materiáli sú k dispozícii v sekcii Na stiahnutie. Na fotoluminiscenčné vyhotovenie poskytujeme záruku 7 rokov, ktorá sa vzťahuje aj na požadovanú svietivosť.

Odborná výroba Traiva a kontrolovaná kvalita

• český výrobca bezpečnostného značenia s výrobou od roku 1997,
• systém riadenia kvality založený na zásadách normy ISO 9001,
• odolná tlač farbami vytvrdzovanými UV žiarením pre dlhodobú čitateľnosť,
• doložené skúšky svietivosti a nehorľavosti fotoluminiscenčných variantov,
• technické údaje a certifikáty dostupné v sekcii Na stiahnutie.

Presný materiál, hrúbka a rozmer sú vždy uvedené pri vybranom variante produktu.

Ako vybrať rozmer podľa pozorovacej vzdialenosti

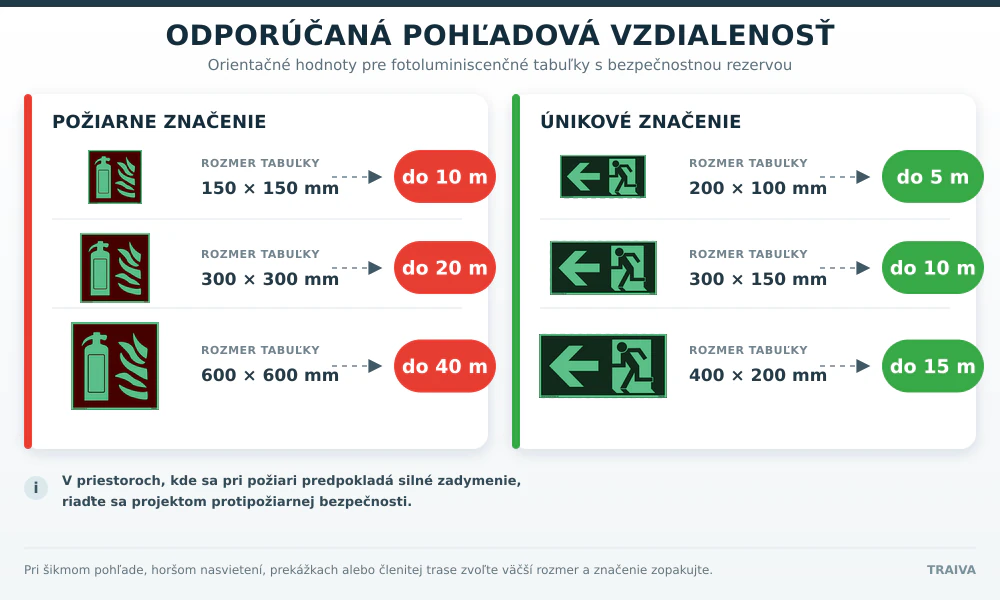

Veľkosť značenia vyberajte podľa najvzdialenejšieho miesta, z ktorého musí byť symbol bezpečne rozpoznateľný. Zohľadnite osvetlenie, členitosť priestoru, prekážky a uhol pohľadu. Obrázok uvádza praktické orientačné vzdialenosti pre bežné podmienky.

V priestoroch, kde sa pri požiari predpokladá silné zadymenie, sa riaďte riešením protipožiarnej bezpečnosti stavby. Značenie vo výške očí odporúčame doplniť nízko umiestneným orientačným systémom.

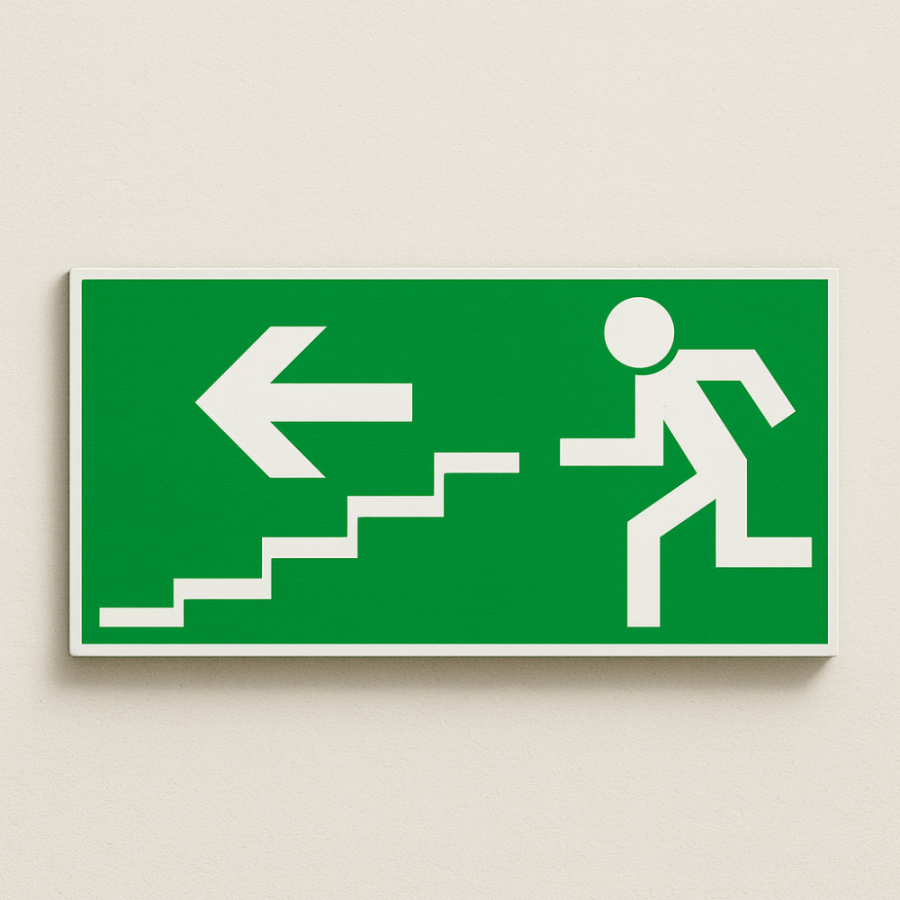

Montáž tabuľky alebo samolepky

Umiestnite ju pred schodisko alebo do miesta zmeny smeru tak, aby bolo jednoznačné, že únik pokračuje vľavo dole.

Samolepiaci variant nalepte na hladký, čistý, suchý a odmastený povrch a rovnomerne ho pritlačte. Plastovú tabuľku možno podľa podkladu upevniť skrutkami, kvalitnou obojstrannou páskou alebo vhodným montážnym lepidlom. Na poréznych a nerovných stenách uprednostnite mechanické upevnenie.

Na vlajkovú, stropnú alebo priestorovú montáž použite držiaky pre priestorové únikové značenie, ktoré nájdete aj nižšie v príslušenstve produktu.

Viditeľnosť kontrolujte aj po montáži

Po upevnení prejdite celú únikovú trasu z rozhodujúcich smerov. Overte správne natočenie šípok, čitateľnosť značiek a ich vzájomnú nadväznosť. Tabuľky udržiavajte čisté a nezakryté; pri poškodení alebo zmene dispozície ich bezodkladne vymeňte či premiestnite.
